監視カメラ画像解析システムOPAX

opaxロゴ

監視カメラ画像解析システムOPAXの特長

OPAX（オーパックス）はノルウェー国防省の開発を起源とし、NATOの厳しい基準をクリアし、現在もNATO軍にて使用されている画像解析システムです。2005年、民生化すべくOPAX社が設立されました。

立入禁止区域の侵入検知、移動方向や速度の検知、停車車両や駐車車両の検知などに最適です。原子力発電所、油田、軍事基地、空港施設、港湾施設、鉄道施設、文化遺産、自然遺産等の高いセキュリティレベルに対応するシステムです。

OPAX画像解析システムのサンプル映像です。大雪で風が強い状況下において、監視カメラから120m先の人間1人と犬1匹を完璧に追跡しています。

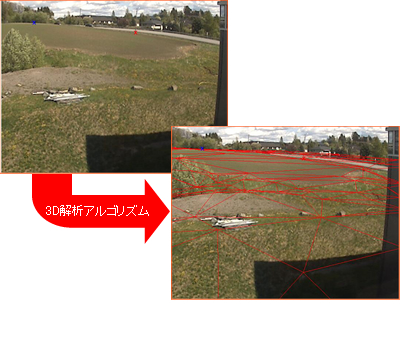

画像解析システムOPAXは、高度なアルゴリズムを使用した3次元データ解析の手法を活用した外周侵入検知専用システムです。「樹木の揺れ」、「降雨、降雪、濃霧」、「車のライト、影、季節毎変わる太陽の位置」など、他システムでは困難な状況での処理ができる高度な画像解析アルゴリズムを搭載しています。

高度な画像解析アルゴリズムにより、「極めて高い検知率」と「極めて低い誤発生率」の両方を同時に実現することが可能となりました。この画像解析精度も、軍事システムレベルの高性能と言えるでしょう。

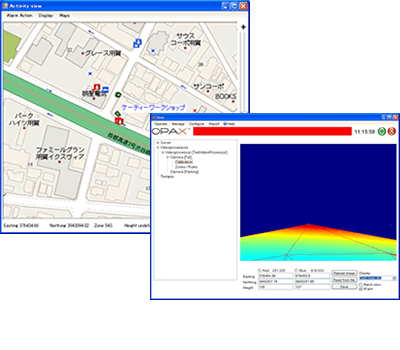

あらかじめ地形情報およびカメラの位置情報を別々にシステムに取り込むため、その後の微調整が必要ありません。更にカメラが故障しても、地形情報を再度入力する必要がありません。新規カメラに関する情報のみを入力するだけです。メンテナンス時間は必要ありません。

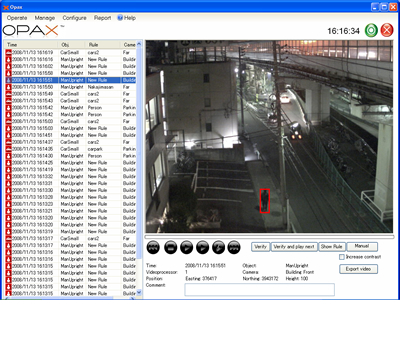

検出対象物の位置を読み込んだ図面上に、リアルタイムに表示ができるため、アラームやセキュリティの状況が一目瞭然です。

一般的な運用	・立入禁止・移動方向検知・移動速度計測・停車中の車両検知・駐車禁止・うろつき検知
フレームレート	最小5 フレーム/ 秒最大30 フレーム/ 秒
圧縮	MJPEG または H.264
自動カメラ検知	自動カメラ検知Bonjour に対応している機種のみ
ネットワーク	1G ビット推奨
メタデータの内容	・対象物の種類・対象物の大きさ・対象物の位置・対象物の移動方向・対象物の移動速度・追跡経路
画質	・焦点の不一致・低コントラスト・高ノイズレベル・カメラ移動
アラーム前後の画像シーケンス	0 ～ 30 秒の範囲で設定可能
可能識別距離	障害がない場合、170 メートル先の対象物の識別が可能。夜間で降雨・降雪時は50 ～ 70 メートル先の対象物の識別が可能

識別可能な対象物の大きさ	・最小：画面面積に対し　　　　　 9 ピクセル以上・最大：画面面積に対し　　　　　高さ/ 幅の40％
識別可能な人間の大きさ	幅4 ピクセル
識別可能な速度	なし
最小アラームゾーン面積	フレームレートと対象物の移動速度による
別々の対象物を複数の対象と識別できる最小間隔	それぞれの対象物の間隔が１つの対象物の半分のピクセル
照明	使用するカメラに依存
移動軸	全ての方向が解析可能

水平画角	解析したい対象物までの距離とカメラの解像度の関係例：メガピクセルカメラで150 ｍ離れた対象物を解析したい場合、カメラの水平画角は56°必要
最小角度	2.5°（下向き）例：70 ｍ離れた対象物を解析したい場合、カメラの設置場所は 3 ｍの高さが必要
最大角度	45°（下向き）

OS	Windows XP Professional、 Windows 2003 Server (32bit)、 Windows 2008 Server

サポートカメラ	・ AXIS ・ IQin Vision ・ Panasonic ・ Arecont Vision ・ Optelecom
サポートプロセッサ	x86 に対応しているプロセッサ（Intel / AMD）

サーバースペック	・ Intel Core 2 Duo CPU E8200、2.66GHz ・メモリ 2GB ・ Windows 2003 Server 　または Windows XP ・ハードディスク容量 80GB ※全てのOPAX モジュールを運用する場合
MJPEG	352 x 288（CIF）	704 x 576（4CIF）
カメラ台数	40台	12台
